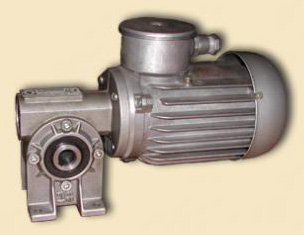

Таблицы мощности редукторов RT/MRT (кВт) – 0,06 / 0,09 / 0,12

Таблицы мощности редукторов RT/MRT (кВт) – 0,06 / 0,09 / 0,12

Таблицы упорядочены таким образом, чтобы сделать возможным определение оптимального размера редуктора RT/MRT на основе предписанной входной мощности электродвигателя. К требуемому передаточному отношению и выходному числу оборотов редуктора присоединен соответствующий крутящий момент М2 и сервисный фактор Sf. Эти величины в таблице указаны для электродвигателей в четырех- и шестиполюсном варианте исполнения.

К общему описанию

Червячный редуктор

Электродвигатель

Мощность

Обороты

Момент

Сервисный фактор

Тип

Передача

Øвала

Масса

Обороты 1

Электродвигатель

Полюсы

P1

n2

M2

Sf



i

D









[квт]

[мин-1]

[Нм]

[-]



[-]

[мм]

[кг]

[мин-1]





0,06

13,2

19,0

1,3

MRT 40

100

19

3

1315

4AP56-4s

4

16,4

17,3

3,1

MRT 50

80

24

4

1315

4AP56-4s

4

16,4

15,6

1,6

MRT 40

80

19

3

1315

4AP56-4s

4

21,9

11,4

1,0

MRT 28

60

14

1,3

1315

4AP56-4s

4

26,3

11,7

1,3

MRT 28

50

14

1,3

1315

4AP56-4s

4

32,9

9,9

1,4

MRT 28

40

14

1,3

1315

4AP 56 4s

4

43,8

8,2

2,3

MRT 28

30

14

1,3

1315

4AP 56 4s

4

52,6

7,3

2,6

MRT 28

25

14

1,3

1315

4AP 56 4s

4

65,8

6,1

2,3

MRT 28

20

14

1,3

1315

4AP 56 4s

4

87,7

5

3,6

MRT 28

15

14

1,3

1315

4AP 56 4s

4

131,5

3,5

4,8

MRT 28

10

14

1,3

1315

4AP 56 4s

4

Червячный редуктор

Электродвигатель

Мощность

Обороты

Момент

сервисный фактор

Тип

Передача

Øвала

Масса

Обороты 1

Электродвигатель

Полюсы

P1

n2

M2

Sf



i

D









[квт]

[мин-1]

[Нм]

[-]



[-]

[мм]

[кг]

[мин-1]





0,09

8,6

44,0

2,8

MRT 70

100

28

10,5

860

4AP 63 6

6

9,0

45,1

1,9

MRT 60

100

25

8,5

895

4AP 63 6

6

9

36,1

0,8

MRT 40

100

19

3

895

4AP63-6

6

11,2

39,9

2,4

MRT 60

80

25

8,5

895

4AP 63 6

6

11,2

37,6

1,6

MRT 50

80

24

4

895

4AP 63 6

6

11,2

33,4

1,6

MRT 50

80

24

4

895

4AP63-6

6

11,2

32,6

0,9

MRT 40

80

19

3

895

4AP63-6

6

13,0

33,7

2,4

MRT 60

100

25

8,5

1300

4AP 56 4

4

13

28,8

0,8

MRT 40

100

19

3

1300

4AP56-4

4

14,9

33,4

3,1

MRT 60

60

25

8,5

895

4AP 63 6

6

14,9

31,1

1,3

MRT 40

60

19

3

895

4AP 63 6

6

14,9

30,0

2,2

MRT 50

60

24

4

895

4AP 63 6

6

16,3

26,3

2,1

MRT 50

80

24

4

1300

4AP56-4

4

16,3

23,6

1,1

MRT 40

80

19

3

1300

4AP56-4

4

17,9

28,3

2,5

MRT 50

50

24

4

895

4AP 63 6

6

17,9

27,8

1,4

MRT 40

50

19

3

895

4AP 63 6

6

21,7

28,0

2,0

MRT 50

60

24

4

1300

4AP 56 4

4

21,7

23,0

1,4

MRT 40

60

19

3

1300

4AP 56 4

4

21,7

22,2

2,6

MRT 50

60

24

4

1300

4AP 56 4

4

22,4

23,0

1,9

MRT 40

40

19

3

895

4AP 63 6

6

22,4

23,0

3,2

MRT 50

40

24

4

895

4AP 63 6

6

26,0

20,5

3,0

MRT 50

50

24

4

1300

4AP 56 4

4

26,0

20,2

1,7

MRT 40

50

19

3

1300

4AP 56 4

4

26

17,7

0,8

MRT 28

50

14

1,3

1300

4AP56-4

4

28,7

19,2

2,2

MRT 40

30

19

3

860

4AP 63 6

6

32,5

16,7

2,2

MRT 40

40

19

3

1300

4AP 56 4

4

32,5

15,1

0,9

MRT 28

40

14

1,3

1300

4AP 56 4

4

35,8

17,3

2,2

MRT 40

25

19

3

895

4AP 63 6

6

43,3

13,5

2,7

MRT 40

30

19

3

1300

4AP 56 4

4

43,3

12,5

1,5

MRT 28

30

14

1,3

1300

4AP 56 4

4

44,8

14,4

2,8

MRT 40

20

19

3

895

4AP 63 6

6

52,0

12,2

2,5

MRT 40

25

19

3

1300

4AP 56 4

4

52,0

11,1

1,7

MRT 28

25

14

1,3

1300

4AP 56 4

4

65,0

9,3

1,5

MRT 28

20

14

1,3

1300

4AP 56 4

4

86,7

7,5

2,4

MRT 28

15

14

1,3

1300

4AP 56 4

4

119,3

5,7

2,6

MRT 28

7,5

14

1,3

895

4AP63-6

6

130,0

5,4

3,2

MRT 28

10

14

1,3

1300

4AP 56 4

4

173,3

4,1

3,4

MRT 28

7,5

14

1,3

1300

4AP56-4

4

Червячный редуктор

Электродвигатель

Мощность

Обороты

Момент

Сервисный фактор

Тип

Передача

Øвала

Масса

Обороты 1

Электродвигатель

Полюсы

P1

n2

M2

Sf



i

D









[квт]

[мин-1]

[Нм]

[-]



[-]

[мм]

[кг]

[мин-1]





0,12

8,7

61,9

1,4

MRT 60

100

25

8,5

870

4AP 63 6s

6

8,7

58,0

2,3

MRT 70

100

28

10,5

870

4AP 63 6s

6

10,9

54,8

1,7

MRT 60

80

25

8,5

870

4AP 63 6s

6

10,9

51,6

1,2

MRT 50

80

24

4

870

4AP 63 6s

6

10,9

49,5

2,7

MRT 70

80

28

10,5

870

4AP 63 6s

6

13,8

42,5

1,9

MRT 60

100

25

8,5

1380

4AP 63 4s

4

13,8

40,7

2,8

MRT 70

100

28

10,5

1380

4AP 63 4s

4

14,5

45,8

2,3

MRT 60

60

25

8,5

870

4AP 63 6s

6

14,5

42,7

0,9

MRT 40

60

19

3

870

4AP 63 6s

6

14,5

41,1

1,6

MRT 50

60

24

4

870

4AP 63 6s

6

17,3

37,2

2,4

MRT 60

80

25

8,5

1380

4AP 63 4s

4

17,3

35,2

1,6

MRT 50

80

24

4

1380

4AP 63 4s

4

17,3

33,9

3,5

MRT 70

80

28

10,5

1380

4AP 63 4s

4

17,3

33,0

1,6

MRT 50

80

24

4

1380

4AP63-4s

4

17,3

29,6

0,8

MRT 40

80

19

3

1380

4AP63-4s

4

17,4

40,8

2,8

MRT 60

50

25

8,5

870

4AP 63 6s

6

17,4

38,9

1,8

MRT 50

50

24

4

870

4AP 63 6s

6

17,4

38,2

1,0

MRT 40

50

19

3

870

4AP 63 6s

6

21,8

31,6

1,4

MRT 40

40

19

3

870

4AP 63 6s

6

21,8

31,6

2,3

MRT 50

40

24

4

870

4AP 63 6s

6

23,0

30,9

3,0

MRT 60

60

25

8,5

1380

4AP 63 4s

4

23,0

28,9

1,1

MRT 40

60

19

3

1380

4AP 63 4s

4

23,0

27,9

2,1

MRT 50

60

24

4

1380

4AP 63 4s

4

27,6

27,4

3,7

MRT 60

50

25

8,5

1380

4AP 63 4s

4

27,6

25,7

2,4

MRT 50

50

24

4

1380

4AP 63 4s

4

27,6

25,3

1,3

MRT 40

50

19

3

1380

4AP 63 4s

4

29,0

26,1

3,0

MRT 50

30

24

4

870

4AP 63 6s

6

29,0

25,3

1,7

MRT 40

30

19

3

870

4AP 63 6s

6

34,5

20,9

1,7

MRT 40

40

19

3

1380

4AP 63 4s

4

34,5

20,9

3,1

MRT 50

40

24

4

1380

4AP 63 4s

4

34,8

24,0

2,8

MRT 50

25

24

4

870

4AP 63 6s

6

34,8

23,7

1,6

MRT 40

25

19

3

870

4AP 63 6s

6

43,5

19,8

2,1

MRT 40

20

19

3

870

4AP 63 6s

6

46,0

17,2

4,1

MRT 50

30

24

4

1380

4AP 63 4s

4

46,0

16,9

2,2

MRT 40

30

19

3

1380

4AP 63 4s

4

55,2

15,6

3,8

MRT 50

25

24

4

1380

4AP 63 4s

4

55,2

15,4

2,0

MRT 40

25

19

3

1380

4AP 63 4s

4

58,0

15,0

2,8

MRT 40

15

19

3

870

4AP 63 6s

6

69,0

13,0

2,6

MRT 40

20

19

3

1380

4AP 63 4s

4

69,0

12,6

4,8

MRT 50

20

24

4

1380

4AP 63 4s

4

87,0

10,8

3,7

MRT 40

10

19

3

870

4AP 63 6s

6

92,0

9,8

3,6

MRT 40

15

19

3

1380

4AP 63 4s

4

110,4

8,8

4,0

MRT 40

12,5

19

3

1380

4AP63-4s

4

138,0

7,0

4,7

MRT 40

10

19

3

1380

4AP 63 4s

4

184

5,2

2,7

MRT 28

7,5

14

1,3

1380

4AP63-4s

4
